Маршрутизатор/ High-performance 5 GHz Point-to-Point (PtP) bridge with integrated dish reflector

PowerBeam 5AC занимает в линейке 5-гигагерцовых устройств airMAX ac позицию самого производительного радиомоста в компактном и доступном исполнении с тарелкой диаметром 420 мм с возможностью её укрепления с помощью опционального обтекателя.

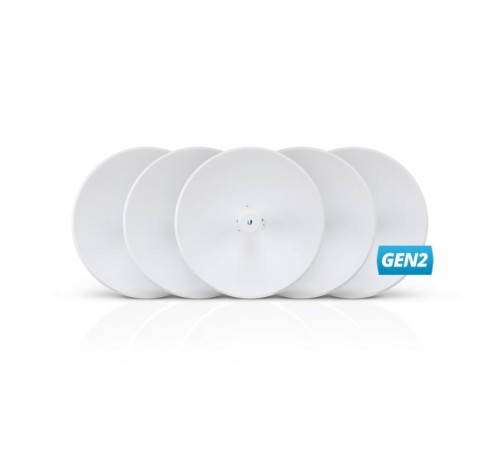

Комплект из 5 таких радиомостов может также быть полезен провайдерам Интернета для размещения PowerBeam 5AC на клиентской стороне в сети по топологии PtMP. Использование PowerBeam 5AC в качестве абонентского устройства для подключения к базовой станции линейки airMAX ac, например, Rocket Prism 5AC (партномер RP-5AC-Gen2) с антенной airPRISM 3x30° HD Sector (партномер AP-5AC-90-HD) позволит максимально использовать все преимущества технологии airMAX.

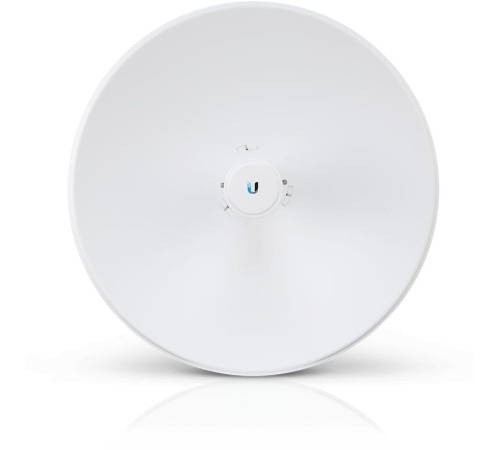

В радиомосте используется узконаправленная антенна со сплошным тарельчатым отражателем. Помехоустойчивость обеспечена более узким пучком, сфокусированным в одном направлении. Это особенно важно в условиях перенаселённости диапазона.

Используя разработанный для airMAX множественный доступ с разделением по времени, каждый клиент сети принимает и посылает данные в специально установленные интеллектуальным контроллером временные слоты, что устраняет скрытые конфликты узлов и повышает эффективность использования эфирного времени, значительно увеличивая пропускную способность, масштабируемость и помехоустойчивость, сокращая задержки.

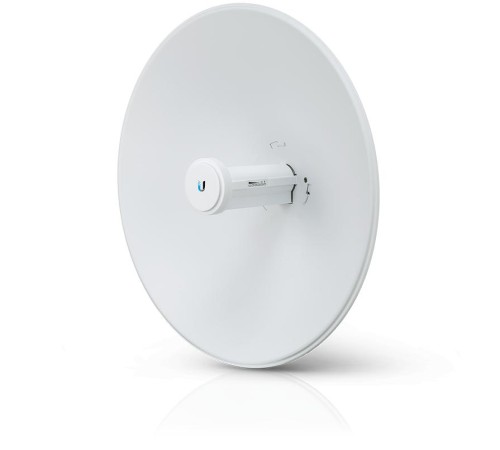

Беспроводной модуль, согласно технологии InnerFeed, размещён непосредственно в рупорном излучателе, что исключает потери в проводах.

Параметры радиовещания

- рабочий диапазон международной версии 5150-5875 МГц;

- усиление антенны 25 дБи;

- пропускная способность более 450 Мбит/с;

- дальность соединения до 15 км и далее;

- ширины полосы пропускания в режиме радиомоста 10/20/30/40/50/60/80 МГц;

- ширины полосы пропускания в режиме PtMP 10/20/30/40 МГц.

На устройства линейки airMAX ac предустанавливается система airOS8. Она поддерживает протокол airMAX ac и режим радиомоста дальнего действия, выбор ширины канала, автоматический выбор канала, ручное или автоматическое управление мощностью передачи, автоматический выбор дистанции для исключения переповторов, усиленную безопасность по WPA2.

Удобный интерфейс airOS8 включает динамическое изменение настроек, мгновенную валидацию полей, HTML5, адаптивность, детализированную статистику, исчерпывающий набор инструментов диагностики, включая тестирование Ethernet-кабеля, диагностику радиочастот и анализатор спектра airView.

Независимый процессор на материнской плате обслуживает отдельную частоту, по которой происходит непрерывный анализ всего диапазона 5 ГГц до последнего полученного знака. Данные этого анализа по производительности отображаются в специальной таблице на главной странице airOS8 и в анализаторе спектра airView. В таблице выводятся значения EVM, CINR и SNR.

airView работает в фоне, не мешая каналу связи, и отображает спектр в виде водопада, волнообразного графика и шумовое загрязнение эфира.

Также есть выделенный WiFi канал в диапазоне 2,4 ГГц для управления из мобильного приложения (включается при запуске радиомоста, затем выключается).

С сетью PowerBeam 5AC соединяется 1 гигабитным портом. Питание подаётся на этот же порт в пассивном режиме PoE в диапазоне напряжений 20-27 В. В комплекте есть гигабитный PoE-адаптер на 24 В. Потребление не превышает 8,5 Вт.

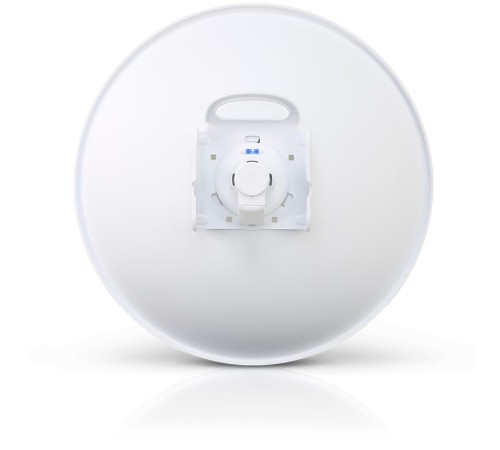

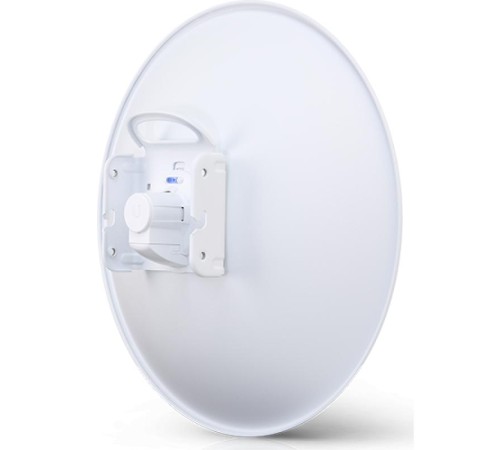

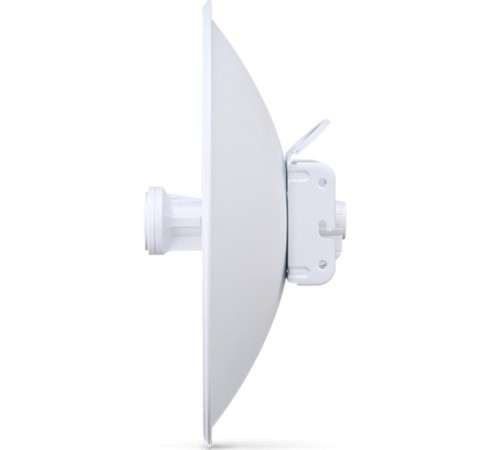

Комплектный кронштейн крепления допускает быстросъёмный монтаж антенны и её перекос по углу места вверх и вниз до ±20°.

Прилагаются метизы с цинк-ламельным покрытием GEOMET, обладающим большей коррозионной стойкостью, чем обычная оцинковка. Тарелка и крепёжные скобы изготовлены из оцинкованной стали с порошковым покрытием.

Ветроустойчивость без обтекателя составляет 380 Н при скорости ветра до 200 км/ч. Дополнительно можно приобрести обтекатель (партномер PBE-RAD-400). Диапазон рабочих температур: −40-+70°C.
