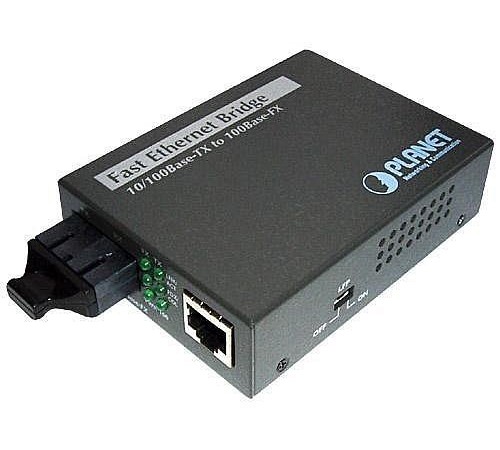

FT-801 медиа конвертер/ 10/100Base-TX to 100Base-FX (ST) Bridge Media Converter, LFPT Supported

Медиаконвертеры PLANETсерии FT-80x используют технологии Fast Ethernet 100Base-FX (оптоволокно) и 10/100Base-TX (экранированная витая пара) для преобразования среды. Поддерживают выбор режимов работы half-duplex или  full-duplex.Медиаконвертер автоматически настраивается на самый быстрый режим работы, поддерживаемый подключенным к нему оборудованием, связанным с портом UTP . Если коммутатор или рабочая станция поддерживает режим работы на портах full-duplex, медиаконвертер автоматически переключится на использование этого режима, что позволит обеспечить эффективную пропускную способность 200 Мбит/с. Если коммутатор или рабочая станция поддерживает только half-duplex, медиаконвертер автоматически переключится на использование этого режима, что позволит обеспечить номинальную пропускную способность 100 Мбит/с. Для оптоволоконного интерфейса режим работы можно выбрать с помощью переключателя на медиаконвертере (half/full-duplex). Оптический порт (SC) преобразователя работает на длине волны 1310 нанометров.

Медиаконвертеры серии FT-80x поддерживают функцию LFP (Link Fault Pass Through) (LLCF/LLR) при помощи DIP переключателя. Функция LLCF/LLR поможет мгновенно получить информацию при возникновении проблем связи и обеспечить эффективное решение для контроля за сетью с возможностью автоматического резервирования. DIP-переключатель отключает или включает использование функции LFP.

Когда функция LLCF включена, порты медиаконвертеров не включают сигнал соединения (LINK) на одном из портов до тех пор, пока не получен сигнал соединения со второго порта медиаконвертера. Таким образом, если происходит обрыв оптического или медного кабеля, то сигнал LINK пропадёт одновременно, как на порту где произошло повреждение кабеля, так и на втором порту. В результате разрыв соединения будет виден на удалённом оборудовании (погаснет LINK на коммутаторе или др. оборудовании), подключенным к интерфейсу с исправным кабелем, что позволяет определить неисправность до поступления сигнала от пользователей. Функция LLCF может быть использована для диагностики своего оптического или медного порта и для резервирования канала.

Когда функция LLR (Link Loss Return) включена, передатчик оптического порта медиаконвертера выключается, если приемник не получает сигнала. Т.е. если волокно оптического соединения разорвано, то LLR передает сигнал неисправности на соседний медиаконвертер. LLR используется для определения проблем только на оптическом порту.Обе эти функции позволяют администратору в короткий срок заметить и определить причину неисправности.
